振动电机

XVM振动电机

【产品类别】振动电机

【性能评测】★★★★★

【产品简介】XVM振动电机的设计可适用于各种标准电压及频率的三相交流电源。...

销售热线：18803897720

振动电机简介：

XVMA系列振动电机是我公司新近开发的新型振动电机产品，设计精巧，运行安全可靠，安装维护方便，简化结构、降低成本，使得振动筛对物料的处理量更大；激振力能在一定范围内非常容易地进行无极调节，满足各种作业需求；使用新型密封技术及进口密封件，大大提高了振动电机的防尘防潮能力，产品能在各种高尘高潮湿场所安全稳定运行；各项先进的设计及精密的制造过程，确保产品具有特长使用寿命。

XVM系列振动电机主要特点

1.使用寿命长，只需定期维护轴承。
2.因利用平稳的回转产生振动，噪声低。
3.激振力与出力配合适当，机体质量轻、体积小。
4.可多机组合成各种振动形式，以完成各种作业要求。
5.全封闭结构，可在任何无防爆要求的粉尘条件下工作。　
6.只需调节两端外侧的偏心块,使之与内侧偏心块形成一定的夹角，就可无级调整激振力。
7.电机的设计可随需要做适当的调整，以适用于特殊的环境：660V或60HZ特殊电压及电源频率，气温极高或极低的工作场所、防尘防水要求较高的场所、地处海拔较高的场所等。

XVMA系列振动电机外形尺寸图

XVMA系列振动电机技术参数

型号	振次r.p.m	最大激振力	功率	电流	功率因数	效率	起动电流倍数	重量	图号	外型及安装尺寸 (mm)											紧固螺栓
		最大激振力	功率					重量		A	B	C	D	E	F	G	H	J	K	M
		[N]	[kw]					[kg]		A	B	C	D	E	F	G	H	J	K	M
xvm0.7-2	2870	700	0.15	0.38	0.86	70	3.8	12	A	240	92	90	130	120	160	11	70	160	22	40	M10
xvm1.5-2		1500	0.15	0.38	0.86	70	3.8	16	A	240	92	90	130	120	160	11	70	160	22	40	M10
xvm2.5-2		2500	0.25	0.58	0.86	76	4.6	20	A	310	143	100	140	130	170	13	80	180	26	45	M12
xvm 5-2		5000	0.40	1.01	0.83	72	4.8	32	A	342	173	120	150	160	200	18	100	240	36	54	M16
xvm 8-2		8000	0.75	1.76	0.88	74	6.3	48	B	390	192	140	170	210	220	18	110	270	20	60	M16
xvm 16-2		16000	1.10	2.80	0.86	70	6.1	76	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 25-2		25000	1.80	4.30	0.90	71	5.6	110	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 32-2		32000	2.20	5.10	0.90	73	6.3	168	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 50-2		50000	3.50	8.18	0.89	73	7.9	216	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm 1.2-4	1460	1200	0.07	0.30	0.61	60	3.0	16	A	240	92	90	130	120	160	11	70	160	22	40	M10
xvm 2.5-4		2500	0.10	0.32	0.69	66	4.6	24	A	310	143	100	140	130	170	13	80	180	26	45	M12
xvm 5-4		5000	0.20	0.65	0.67	70	5.4	42	A	378	173	120	150	160	200	18	100	240	36	54	M16
xvm 8-4		8000	0.40	1.14	0.72	73	6.2	58	B	410	192	140	170	210	220	18	110	270	20	60	M16
xvm 16-4		16000	0.75	2.08	0.74	74	6.6	82	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 32-4		32000	2.00	4.73	0.84	77	6.1	142	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 50-4		5000	2.50	6.25	0.83	73	6.1	180	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 75-4		75000	4.00	10.14	0.82	74	6.6	245	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm100-4		100000	6.50	16.88	0.82	71	7.6	465	C	860	420	140	440	420	520	34	240	490	35	120	M33
xvm 120-4		120000	8.00	19.40	0.83	76	7.5	508	C	890	420	140	440	420	520	34	240	490	35	120	M33
xvm 140-4		140000	10.00	24.16	0.82	75	7.1	566	D	930	480	118	460	490	550	38	260	520	35	120	M36
xvm 160-4		160000	10.00	24.16	0.82	75	7.1	619	D	930	480	118	460	490	550	38	260	520	35	120	M36
xvm 2.5-6	980	2500	0.20	0.70	0.60	71	4.3	42	A	378	173	120	150	160	200	18	100	240	36	54	M16
xvm 5-6		5000	0.40	1.23	0.67	74	4.1	58	B	438	192	140	170	210	220	18	110	270	20	60	M16
xvm 10-6		10000	0.75	2.18	0.67	78	5.8	82	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 16-6		16000	1.10	3.03	0.71	78	5.6	102	B	540	250	180	235	230	285	19	140	315	22	75	M18
xvm 20-6		20000	1.50	4.10	0.71	81	6.6	130	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 30-6		30000	2.20	6.10	0.69	80	6.1	180	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 40-6		40000	3.00	7.40	0.73	84	5.9	235	B	660	320	180	350	270	420	32	176	390	26	100	M30
xvm 50-6		50000	3.70	9.60	0.71	83	6.3	290	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm 75-6		7500	5.50	12.60	0.82	81	8.0	380	B	730	420	248	440	370	520	38	240	490	35	120	M36
xvm 100-6		100000	7.50	17.93	0.79	81	7.7	510	C	860	420	140	440	420	520	34	240	490	35	120	M33
xvm 120-6		120000	9.50	21.70	0.81	83	6.8	590	D	890	480	118	460	490	550	38	260	520	35	120	M36
xvm 140-6		140000	9.50	21.70	0.81	83	6.8	625	D	930	480	118	460	490	550	38	260	520	35	120	M36
xvm 160-6		160000	12.00	27.37	0.82	81	6.4	695	D	980	480	118	460	490	550	3, 8	260	520	35	120	M36
xvm 180-6		180000	14.00	31.87	0.83	81	6.5	780	D	1050	510	120	520	531	610	45	270	560	38	125	M42
xvm 5-8	740	5000	0.40	1.62	0.57	68	3.2	82	B	466	250	180	235	230	285	19	140	315	22	75	M18
xvm 10-8		10000	0.75	2.90	0.57	72	4.1	131	B	560	285	224	270	274	330	21	157	340	24	80	M20
xvm 16-8		16000	1.50	4.02	0.70	80	4.6	149	B	600	285	224	270	274	330	21	157	340	24	80	M20
xvm 20-8		20000	2.20	5.93	0.69	80	4.7	185	B	600	320	180	350	270	420	32	176	390	26	100	M30
xvm 30-8		30000	3.00	8.10	0.69	82	5.6	292	B	680	373	155	390	310	470	34	198	420	30	110	M33
xvm 50-8		50000	4.00	10.60	0.69	82	6.0	380	B	730	420	248	440	370	520	38	240	490	35	120	M36
xvm 75-8		75000	6.50	17.10	0.68	81	5.6	510	C	860	420	140	440	420	520	34	240	490	35	12

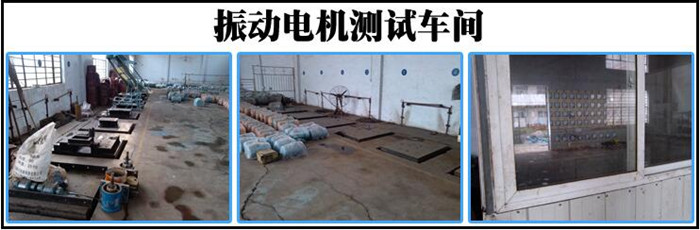

我公司车间测试车间及操作与作用

操作与作用

1、振动电机应可靠牢固的安装在振动设备上；

2、电机安装就位后，电缆线不得与振动体相碰或摩擦，应呈自然悬挂状态，同时要有一个大于电缆外径5-6倍的弯曲半径，再将电缆固定到静止的机器或框架上，其距离大约为500mm-1000mm，在固定电缆的卡子处应垫有柔软绝缘材料并时常检查，严防设备在工作过程中因电缆与振动体摩擦而烧毁电机和因此引起的人身事故；

3、按下列要求调整好激振力

1）卸下防护罩，旋转松下两端可调偏心块压紧螺栓；

2）对称调节两端偏心块，保持两边角度一致、方向一致。使所需激振力刻度线对准轴端的基准线；

3）旋转螺紧偏心块上的压紧螺栓，然后安装防护罩；

4）电机接上电源即可运转，观察转向是否符合要求，否则通过改变电源相序改变电机转动方向；

5）电机如在运行中出现不正常现象，如异常响声、转速上不去、异常发热等，应立即停止运作，进行检测、检查。

6）电机累计运行100小时内为初期运行，在此期间，应定时检查并紧固电机地脚螺栓，保证其与设备的牢固连接，严防松动。

维护与保养

1、振动电机运转过程中，必须注意轴承的润滑，在正常工作条件下，振动电机运转累计1600小时左右，应从两端注油嘴注入适量（每次约20g）,3#锂基润滑脂，注油前清洗轴承、轴承室、轴承压盖。

2、电机停止使用或存放半年以上时间后，应拆卸保养清洗轴承晾干后更换3#锂基润滑脂。

3、电机累计运行时间超过2000小时后，应对轴承进行检查，如已损坏，应更换轴承。

4、电机停放半年或较长时间后，使用前应测量定子线圈对地绝缘线电阻，用500V兆欧表测量时，绝缘电阻应不少于50兆欧。
