BZD防爆振动电机

【产品类别】振动电机

【性能评测】★★★★★

【产品简介】 BZD系列防爆振动电机分别适用于防爆与非防爆的场合，广泛用于煤炭，化工，电力，建材，矿山，冶金，铸造，石油，粮食等行业，为振动给料机，振动筛，振动落料机，圆振动筛，振动输送机，振动放矿机，料仓的防闭塞装置等各类机械的首选激振源。...

销售热线：18803897720

BZD防爆振动电机是一种可以在易燃易爆厂所使用的一种电机，运行时不产生电火花。BZD动电机作为主要的振动筛、振动给料机、振动输送机、振动料斗和其他振动机械以及振动设备上。防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。

BZD防爆振动电机(防爆标志为Exd Ⅱ BT4)适合于工厂A、B级，温度组别为T1 ～ T4的气体爆炸性环境下要求防爆的振动给料机、振动水平输送机、振动直线筛、高效重型筛、琴弦筛、防闭塞装置，振动放矿机、调速式电机振动给料机、双向振动筛等振动机械。

性能特点

　　1、与其它类型激振器相比，它是将振动源与动力源合为一体的新型隔爆型激震源，电机允许满压直接启动。具有结构紧凑，易维护，激振力大并可调，产品成本低，能耗小，可通用化，标准化的特点。

　　2、振动电机底座均用QT450球墨铸铁铸造而成，端盖、内档接线盒、接线盖采用HT250铸铁铸造，具有很高的机械强度，轴承采用较大的6系列轴承，能承受不大于20g振动加速度的要求。偏心块用Q235制成。偏心块分固定和可调两种，激震力调节范围从60%、70%、80%、90%到100%的额定激振力，或根据用户要求设定。

质量保证

　　1、本系列振动电机采用F级绝缘，防爆等级为IP55，采取自身冷却方式，连续运转方式。振动电机允许满压直接起动。
　　2、执行国家级行业标准，防爆性能符合GB3836.1/GB3836.2，振动源性能符合JB5330。
　　3、本产品均由国家防爆电气产品质量监督检验中心检验，确保产品安全、可靠，有矿用产品安全标志证书、全国工业产品生产许可证书、防爆合格证书，可放心选购。

BZD防爆振动电机技术参数

Parameters

型号		级数	额定激振力（KN）	额定功率（KW）	额定电压（V）	额定电流（A）	额定频率（Hz）	振率次/min	接法	绝缘等级	工作定额	防护等级
BZ D	2.5	2	2.5	0.25	380、660	2.5、1.44	50	2800	Y	F	SI	IP55
		4		0.13	380、660	0.42、0.24	50	1380	Y	F	SI	IP55
		6		0.2	380、660	0.72、0.42	50	900	Y	F	SI	IP55
	5	2	5	0.4	380、660	2.5、1.5	50	2800	Y	F	SI	IP55
		4		0.25	380、660、415	0.90、0.51、0.85	50	1380	Y	F	SI	IP55
		6		0.4	380、660	1.30、0.75	50	900	Y	F	SI	IP55
	8	2	8	0.55	380、660、415	2.2、1.4、2.2	50	2800	Y	F	SI	IP55
		4		0.45	380、660	1.50、0.87	50	1380	Y	F	SI	IP55
		6		0.55	380、660	1.70、0.98	50	920	Y	F	SI	IP55
	10	2	10	0.75	380、660	2.3、1.33	50	2820	Y	F	SI	IP55
		4		0.55	380、660、415	1.8、1.8、1.7	50	1380	Y	F	SI	IP55
		6		0.75	380/660	2.10/1.21	50	920	Y	F	SI	IP55
	16	2	16	1.1	380/660	2.5、1.44	50	2850	Y	F	SI	IP55
		4		0.75	380/660	2.30、1.33	50	1410	Y	F	SI	IP55
		6		1.1	380、660、400	3.37、1.95、3.54	50	940	Y	F	SI	IP55
	20	2	20	1.5	380/660	3.5、2.02	50	2850	Y	F	SI	IP55
		4		1.1	380/660、660/1140、415	3.30/2.0、3.3/1.91、3.2	50	1410	△/Y △	F	SI	IP55
		6		1.5	380/660、660/1140、430	3.78/2.2、2.2/1.3、3.34	50	940	△/Y △	F	SI	IP55
	30	4	30	1.5	380/660	4.9/2.83	50	1410	Y	F	SI	IP55
	30	6	30	2.2	380/660	5.36/3.07	50	950	△/Y	F	SI	IP55
	40	4	40	1.85	380/660	4.70/2.70	50	1410	△/Y	F	SI	IP55
	40	6	40	3.0	380/660	8.00/4.60	50	950	△/Y	F	SI	IP55
	50	4	50	2.2	380/660	5.40/3.10/	50	1430	△/Y	F	SI	IP55
	50	6	50	3.7	380/660	9.50/5.50	50	940	△/Y	F	SI	IP55
	75	4	75	3.7	380/660	8.70/5.00	50	1430	△/Y	F	SI	IP55
	75	6	75	5.5	380/660	13.00/7.50	50	940	△/Y	F	SI	IP55
	100	4	100	5.5	380/660	12.50/7.20	50	1440	△/Y	F	SI	IP55
	100	6	100	7.5	380/660	15.00/8.70	50	960	△/Y	F	SI	IP55
	130	4	130	7.5	380/660	16.80/9.70	50	1440	△/Y	F	SI	IP55
	130	6	130	10.0	380/660	22.50/13.00	50	960	△/Y	F	SI	IP55

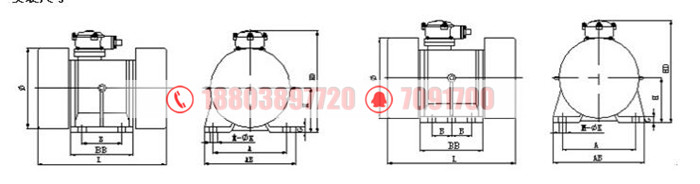

安装尺寸

型号		级数	A	B	H	AB	G		HD	L	M-Φk	Φ	质量（kg）
BZD	2.5	2	180	140	125	220	20	180	340	366	4-Φ18	Φ206	39
		4	180	110	125	220	16	150	340	331	4-Φ14	Φ206	33
		6	180	140	125	220	20	180	340	380	4-Φ14	Φ230	46
	5	2	180	140	125	220	20	180	340	366	4-Φ18	Φ206	42
		4	180	110	125	220	16	150	340	345	4-Φ14	Φ206	40
		6	180	140	125	220	20	180	340	405	4-Φ14	Φ230	56
	8	2	180	140	125	220	20	180	340	390	4-Φ18	Φ206	46
		4	180	140	125	220	20	180	340	380	4-Φ18	Φ230	55
		6	220	160	140	270	22	230	366	475	4-Φ18	Φ260	81
	10	2	180	140	125	220	20	180	340	410	4-Φ18	Φ206	52
		4	180	140	125	220	20	180	340	420	4-Φ18	Φ230	58
		6	220	160	140	270	22	230	366	475	4-Φ18	Φ260	90
	16	2	220	160	140	270	22	230	370	470	4-Φ26	Φ260	70
		4	220	160	140	270	25	230	366	460	4-Φ26	Φ260	80
		6	260	180	160	320	25	260	398	510	4-Φ26	Φ300	113
	20	2	220	160	140	270	22	230	370	470	4-Φ26	Φ260	74
		4	220	160	140	270	25	230	366	460	4-Φ26	Φ260	82
		6	260	180	160	320	25	260	398	538	4-Φ26	Φ300	123
	30	4	260	180	160	320	25	260	396	480	4-Φ33	Φ300	115
	30	6	320	200	195	400	30	315	470	556	4-Φ33	Φ375	192
	40	4	260	180	160	320	25	260	396	525	4-Φ33	Φ300	126
	40	6	320	200	195	400	30	315	470	585	4-Φ33	Φ375	203
	50	4	320	200	195	400	30	315	470	560	4-Φ33	Φ375	197
	50	6	370	190	225	460	32	315	520	610	4-Φ39	Φ400	282
	75	4	320	200	195	400	30	315	470	560	4-Φ39	Φ375	286
	75	6	370	250	225	460	32	375	520	742	4-Φ39	Φ400	376
	100	4	370	190	225	460	32	315	520	595	4-Φ39	Φ400	376
	100	6	420	150	260	520	38	450	572	800	6-Φ45	Φ462	426
	130	4	370	250	225	460	32	375	520	695	4-Φ39	Φ400	386
	130	6	420	150	260	520	38	450	572	851	6-Φ45	Φ462	516

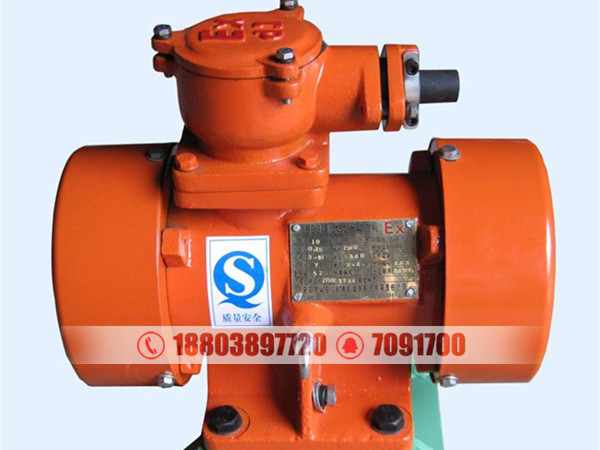

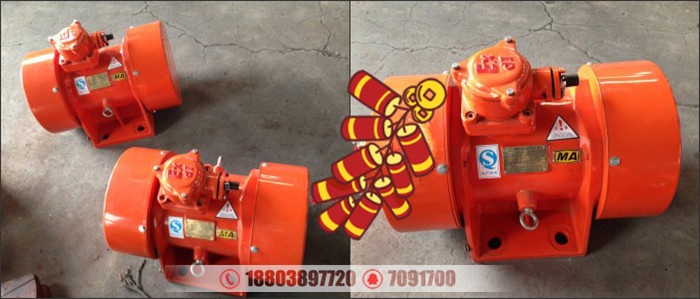

BZD防爆振动电机视图

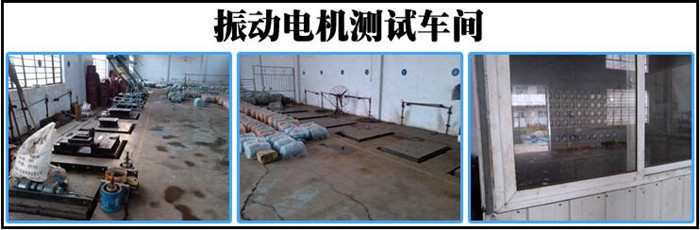

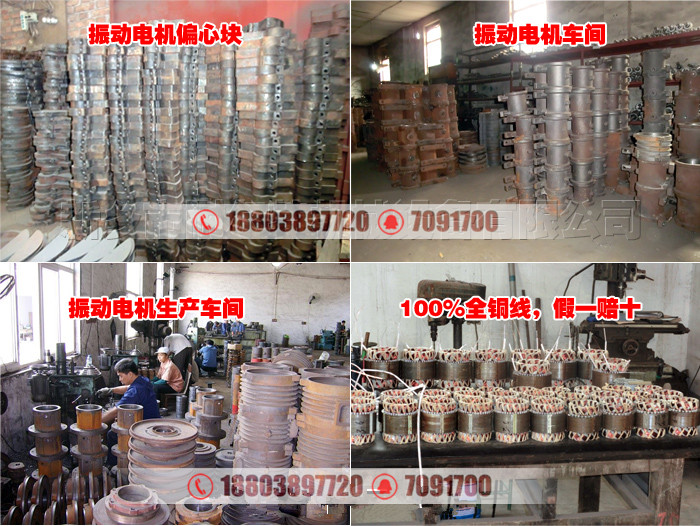

我公司车间测试车间及操作与作用

操作与作用

1、振动电机应可靠牢固的安装在振动设备上；

2、电机安装就位后，电缆线不得与振动体相碰或摩擦，应呈自然悬挂状态，同时要有一个大于电缆外径5-6倍的弯曲半径，再将电缆固定到静止的机器或框架上，其距离大约为500mm-1000mm，在固定电缆的卡子处应垫有柔软绝缘材料并时常检查，严防设备在工作过程中因电缆与振动体摩擦而烧毁电机和因此引起的人身事故；

3、按下列要求调整好激振力

1）卸下防护罩，旋转松下两端可调偏心块压紧螺栓；

2）对称调节两端偏心块，保持两边角度一致、方向一致。使所需激振力刻度线对准轴端的基准线；

3）旋转螺紧偏心块上的压紧螺栓，然后安装防护罩；

4）电机接上电源即可运转，观察转向是否符合要求，否则通过改变电源相序改变电机转动方向；

5）电机如在运行中出现不正常现象，如异常响声、转速上不去、异常发热等，应立即停止运作，进行检测、检查。

6）电机累计运行100小时内为初期运行，在此期间，应定时检查并紧固电机地脚螺栓，保证其与设备的牢固连接，严防松动。

维护与保养

1、振动电机运转过程中，必须注意轴承的润滑，在正常工作条件下，振动电机运转累计1600小时左右，应从两端注油嘴注入适量（每次约20g）,3#锂基润滑脂，注油前清洗轴承、轴承室、轴承压盖。

2、电机停止使用或存放半年以上时间后，应拆卸保养清洗轴承晾干后更换3#锂基润滑脂。

3、电机累计运行时间超过2000小时后，应对轴承进行检查，如已损坏，应更换轴承。

4、电机停放半年或较长时间后，使用前应测量定子线圈对地绝缘线电阻，用500V兆欧表测量时，绝缘电阻应不少于50兆欧。
