振动电机

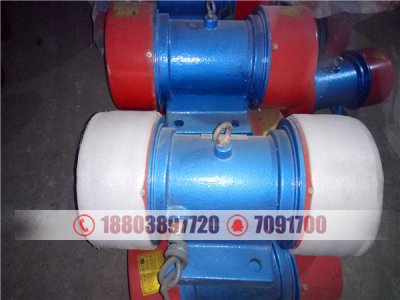

YZU振动电机

【产品类别】振动电机

【性能评测】★★★★★

【产品简介】 YZU系列振动源三相异步电动机（简称振动电机）是振动筛分机、振动给料机、振动落砂机、振动放矿机等各种振动机械的通用激振源，以其优良的性能广泛用于煤炭、冶金、矿山、电力、粮食、化工、铸造、水泥、港口等行业。 ...

销售热线：18803897720

YZU系列振动电机

YZU系列振动源三相异步电动机（简称振动电机）是振动筛分机、振动给料机、振动落砂机、振动放矿机等各种振动机械的通用激振源，以其优良的性能广泛用于煤炭、冶金、矿山、电力、粮食、化工、铸造、水泥、港口等行业。

YZU系列振动电机使用条件

环境温度：-20℃~+40℃
海拔：<1000 m
电压：380 V
接法：Y/△
绝缘等级：B级或F级
电源频率：50 Hz
工作方式：连续
安装方式：任意方向

YZU系列振动电机技术参数

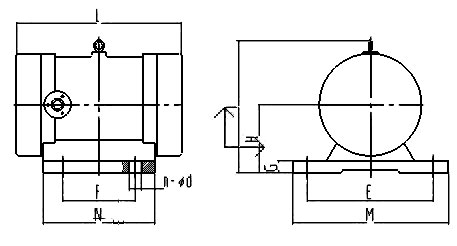

JZO振动电机安装尺寸

型号	激振力(KN)	功率(kw)	电流（A)	振频(r/min)	安装尺寸										重量（Kg)
型号	激振力(KN)	功率(kw)	电流（A)	振频(r/min)	E	F	G	H	I	L	M	N	n	φd	重量（Kg)
YZU-1.5-2	1.5	0.12	0.36	3000	130	80	19	80	200	240	164	118	4	12	13
YZU-2.5-2	2.5	0.22	0.66		130	80	19	80	200	240	164	118	4	12	14
YZU-3-2	3	0.25	0.75		150	90	21	90	220	250	185	124	4	14	20
YZU-5-2	5	0.37	1.11		150	90	21	90	220	270	185	124	4	14	21
YZU-10-2	10	0.75	2.25		180	110	27	112	238	335	225	155	4	18	31
YZU-15-2	15	1.1	3.3		220	140	32	125	265	370	272	190	4	22	47
YZU-20-2	20	1.5	4.5		260	150	40	140	320	452	344	234	4	26	68
YZU-30-2	30	2.2	6.6		310	170	57	170	365	505	400	270	4	33	107
YZU-50-2	50	3.7	11.1		350	220	52	200	425	600	450	313	4	39	210
YZU-1.0-4	1	0.09	0.27	1500	130	80	19	80	200	245	164	118	4	12	13
YZU-1.5-4	1.5	0.12	0.36		130	80	19	80	200	240	164	118	4	12	16
YZU-3-4	3	0.18	0.54		150	90	21	90	220	260	185	124	4	14	22
YZU-5-4	5	0.25	0.75		180	110	27	112	238	335	225	155	4	18	32
YZU-10-4	10	0.55	1.65		220	140	32	125	265	370	272	190	4	22	49
YZU-15-4	15	0.75	2.25		260	150	42	140	320	452	344	234	4	26	76
YZU-20-4	20	1.1	3.3		260	150	42	140	320	452	344	234	4	26	82
YZU-30-4	30	1.5	4.5		310	170	57	170	365	505	400	270	4	33	117
YZU-50-4	50	2.2	6.6		350	220	33	190	425	600	450	313	4	33	219
YZU-75-4	75	3.7	11.1		380	250	35	220	500	670	480	350	4	39	360
YZU-1.5-6	1.5	0.12	0.36	1000	150	90	21	90	220	270	185	124	4	14	22
YZU-3-6	3	0.25	0.75		180	110	27	112	238	335	225	155	4	18	35
YZU-5-6	5	0.37	1.11		220	140	32	125	265	370	272	190	4	22	50
YZU-10-6	10	0.75	2.25		260	150	42	140	320	452	344	234	4	26	82
YZU-15-6	15	1.1	3.3		310	170	57	170	365	505	400	270	4	33	125
YZU-20-6	20	1.5	4.5		310	170	57	170	365	505	400	270	4	33	130
YZU-30-6	30	2.2	6.6		350	220	33	190	425	600	450	313	4	39	190
YZU-40-6	40	3	9		350	220	35	190	425	600	450	313	4	39	190
YZU-50-6	50	3.7	11.1		380	250	35	210	465	670	480	350	4	45	300
YZU-75-6	75	5.5	16.5		440	250	35	220	500	730	480	350	4	45	400
YZU-100-6	100	7.5	22.5		440	280	40	240	550	750	570	450	4	45	420
YZU-125-6	125	8.5	25.5		440	280	40	240	550	750	570	450	4	45	468

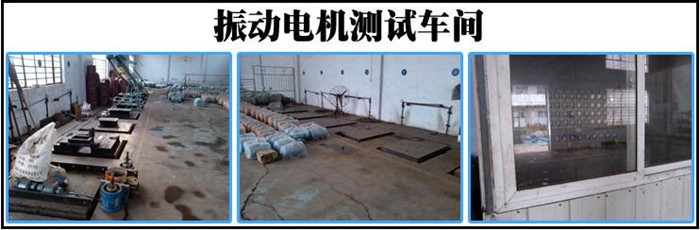

我公司车间测试车间及操作与作用

操作与作用

1、振动电机应可靠牢固的安装在振动设备上；

2、电机安装就位后，电缆线不得与振动体相碰或摩擦，应呈自然悬挂状态，同时要有一个大于电缆外径5-6倍的弯曲半径，再将电缆固定到静止的机器或框架上，其距离大约为500mm-1000mm，在固定电缆的卡子处应垫有柔软绝缘材料并时常检查，严防设备在工作过程中因电缆与振动体摩擦而烧毁电机和因此引起的人身事故。

3、按下列要求调整好激振力

1）卸下防护罩，旋转松下两端可调偏心块压紧螺栓；

2）对称调节两端偏心块，保持两边角度一致、方向一致。使所需激振力刻度线对准轴端的基准线；

3）旋转螺紧偏心块上的压紧螺栓，然后安装防护罩；

4）电机接上电源即可运转，观察转向是否符合要求，否则通过改变电源相序改变电机转动方向；

5）电机如在运行中出现不正常现象，如异常响声、转速上不去、异常发热等，应立即停止运作，进行检测、检查。

6）电机累计运行100小时内为初期运行，在此期间，应定时检查并紧固电机地脚螺栓，保证其与设备的牢固连接，严防松动。
