《宏源机械》防暴振动电机变转矩试验设计

防暴振动电机变转矩启动结构的试验设计

            振动分析的一般步骤包括四步:a}建立数学模型:b}推导控制方程;C}求控制方程的解;d)结果分析。

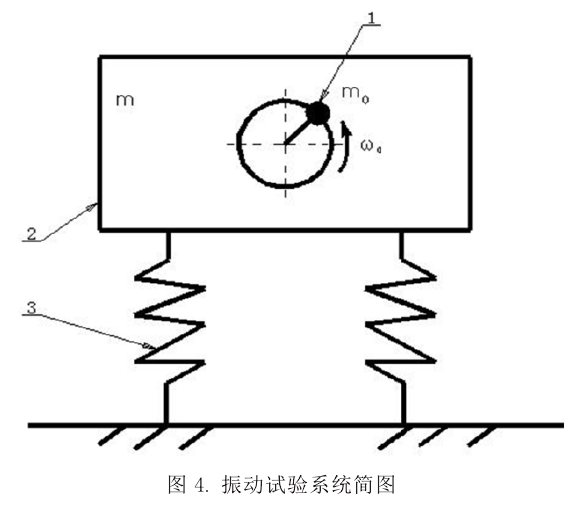

            振动试验系统简见图4:



            图中:1一激振器

                     2一工作机体

                     3一弹性元件

       对应实际振动试验系统，序号1为防暴振动电机，序号2为T型槽振动平台，序号3为减震弹簧。

       通过理论振动分析与实际试验结果的对应来验证振动电机变转矩启动结构的优越性。

       具体试验步骤如下:

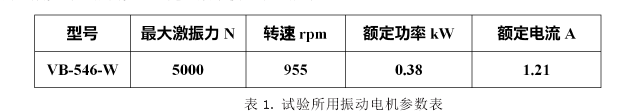

       外购一台振动电机，以宏源机械电机J L为例，其参数见表1:

       首先，在把所购振动电机安装到振动平台上，测试其启动电流、输入功率和振幅;

       然后，用变转矩启动偏心块替换所购振动电机上的原有偏心块，同样测试其启动电流、输入功率和振幅。

       最后，对比分析试验数据，计算振动电机变转矩启动结构节约的具体能耗。
