《宏源机械》防暴振动电机偏心块的结构



         实现变转矩启动的关键在于偏心块的结构，通过对偏心块的结构的探究，使得防暴振动电机在启动初期具有较小静矩，所需启动功率较小，当振动电机转速达到一定数值时，偏心块运动到较大转矩位置(较大激振力位置)，此时由于防暴振动电机惯性力的存在此时并不需要较大功率。这样一来既可以保证振动电机小转矩、小电流启动，又不会影响振动电机激振力的大小，通过对偏心块运行位置的控制反而可以提高激振力的大小。

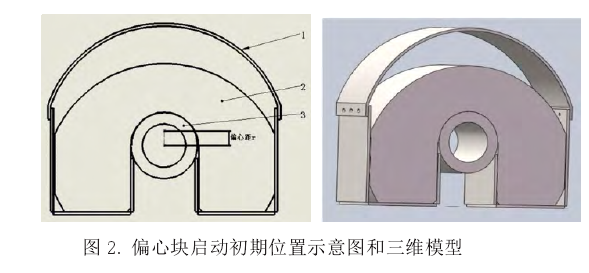

         通过对偏心块运动机理的分析，对于变转矩启动机构有了初步的设想，其简化模型见图2:



其中:

    1-偏心块上挡板

    2-偏心块

    3一电扫L轴套

    偏心块启动初期如上图所示，偏心距r很小，启动静矩较小，

此时可以实现小转矩小电流启动。

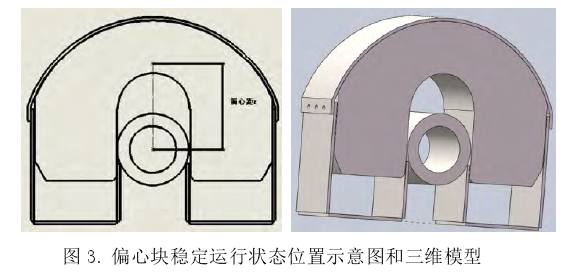

        而当振动电机运行到一定转速后通过机构的控制使偏心块运动到上挡板位置，偏心块稳定运行时其简化模型见图3:

        偏心块稳定运行时，偏心块运动到上挡板位置，偏心距r此时具有较大值，稳定运行时的激振力也将增大。
