振动给料机运动特性分析

    给料槽体的运动特性直接决定给料机的物料运送 和筛分效果，因此研究给料机的动力学特性，首先要 分析给料槽体的运动规律。选槽体上一特征点 A (位置如图 1 所示) 进行运动学分析。
    槽体上特征点 A 的运动轨迹如图 5 所示。由图 5可知，特征点 A 的运动轨迹近似成椭圆，但表现出一定的紊乱现象。
    给料槽体的理想运动轨迹应近似为直线，出现椭圆的主要原因是仿真模型仿真时为空载状态，未考虑给料槽体内的负载。空载运行状态下，给料机机体的重心偏离设计的负载重心，使激振器产生的激振力方向不通过机体重心，从而使机体产生一定幅度的摆动，形成近似椭圆轨迹。运动轨迹的紊乱现象则主要由振动给料机的启动和停止引起，一旦整机进入稳定运行阶段，运动轨迹便趋于较为规则的椭圆。

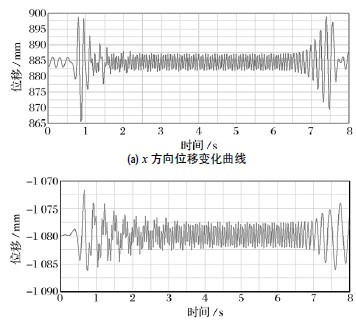

    从仿真结果中提取特征点 A 的位移信息，将其位 移沿 x、y 两个相互垂直的方向进行分解，获得的位 移变化曲线如图 6 所示。由图 6 可以看出，给料机在 平稳运行阶段作正弦振动，其振动幅值保持某一稳定 值，与理论设计结果具有较好的一致性。在仿真开始和结束阶段，位移变化曲线振动幅值较大且不稳定，给料机表现为较大幅度的摆动，但是在给料机弹簧和阻尼的作用下，给料机迅速进入平稳状态。     特征点 A 的速度和加速度变化曲线分别如图 7、 8 所示。对比图 7、8 可以发现，在给料机的启动阶 段，速度和加速度均由零逐渐上升到较大幅值，经过 一段时间后，运行趋于平稳，曲线振动幅值也下降到 一个相对稳定的值，该过程大约持续 1.5 s，该结果与 理论分析具有较好的一致性。在停机阶段，给料机振 动速度会呈现先上升后下降的趋势。
