双质体振动给料机动力学仿真模型的建立

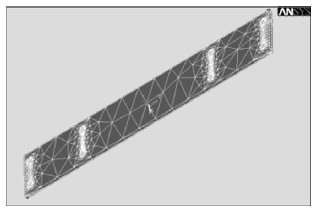

    根据所建立的给料机的简化力学模型，进行仿真 模型的建立。笔者建立仿真模型的方法为：在三维建 模软件 Pro/ E 中建立给料机的三维实体装配模型，然 后将该模型导入动力学仿真软件 ADAMS，并对各零 部件施加相应的约束和载荷，从而建立整机虚拟样机 系统的动力学模型。     建立模型时，对于变形很小或其变形对系统振动影响较小的部件可作为刚性部件处理，对于其变形会显著影响系统振动特性的部件，必须对其进行柔性化处理，以反映其变形性能。除多层尼龙板外，双质 体给料机的所有部件均可视为刚性部件。连接槽体与 电动机座的多层尼龙板起到缓冲作用，其效能的发挥 主要依靠自身的变形，故此处将其处理成柔性体。笔 者利用有限元软件 ANSYS 建立尼龙板的有限元网格 模型，如图 3 所示，然后生成 ADAMS 能够读取的模 态中性文件。该文件包含了尼龙板的各阶振型与频率 信息[3-6]。尼龙板材料的弹性模量为 4×103 MPa，抗 拉强度为 90 MPa，抗压强度为 120 MPa，泊松比为 0.25， 密度为 1 150 kg/ m3。
    在 ADAMS 中对 Pro/ E 导入的三维模型质量进行 修改，按照图 2 中的给料机力学模型给仿真模型施加 弹簧和阻尼约束，同时给激振电动机上的偏心块施加 转动约束，最终建立的双质体振动给料机仿真模型如 图 4 所示。
