箱式给料机的简化设计

    我们以前生产的箱式给料机是由驱动滚筒部分、拨棒轴部分、增面轮部分、托辊部分、供土箱部分、机架部分、尾轮部分、连杆部分、刮泥板部分、减速机、电机所组成，见图1。

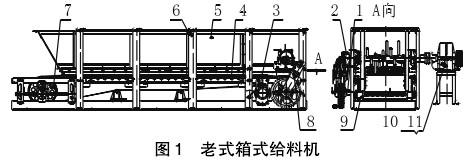

图1 老式箱式给料机

1-驱动滚筒部分；2-拨棒轴部分；3-增面轮部分；4-托辊部分；5-供土箱部分；6-机架部分；7-尾轮部分；8-连杆部分；9-刮泥板部分；10-减速机；11-电机

    其工作原理是：由电动机带动，经三角皮带轮、减速机、偏心机构、棘轮、棘爪带动驱动滚筒转动，由于棘轮、棘爪的作用，使输送带按一定速度作有规则的间歇直线运动，从而达到均匀给料的目的，还可改变偏心距得到不同的给料速度。

    这么多年来，我们以前生产的箱式给料机其使用效果好，用户也没有反映有什么问题。不过，我们自己认为，结构有点复杂，零件多一点，铸造件也比较多。如此，显然机械加工量要大些，工人工作量也大，生产制造工期还要长些。关键是其中的不少零件是铸造件，如轴承座、端盖、滚筒等是铸造件，其质量好坏不能够得到保证。我们单位跟其他的一些单位一样，没有制造铸件的生产线，这些铸造零件的毛坯要靠别的厂家协作。协作不是不可以，问题是有些铸件毛坯外观上看不出什么毛病来，只有经过加工后才能发现有气孔、缩孔等影响产品质量的问题。出了废品既浪费了工人的加工时间，又耽误影响了生产进度。如果有备用的毛坯件还好，要是没有那就更加糟糕了，还得再重新组织毛坯回来以后再进行加工。那么，时间就会花得更加长一些，从而影响了生产，影响了交货期，这样对制造是极为不利的。

    现在全国制造砖机的厂家很多，竞争也非常地激烈。砖机制造行业跟其他的制造行业一样，是要适应市场自己找市场的，销售好不好完全靠自己。机械设备卖不卖得出去人家要不要，是用户说了算。用户需要的是制造周期短、见效快、质量好、维修方便容易的产品。制造周期长，人家急着要你却拿不出产品来，很可能就会失去用户和市场，也就没有竞争力。为了适应形势、市场和用户要求我们这些砖机的制造厂家需对自己的产品不断地进行技术改造更新产品，使自己的产品能够赢得用户赢得市场，具有更强的竞争能力。随着科学技术的发展和进步，给我们进行技术改造带来了极大的方便，创造了非常有利的条件。如早些年电动滚筒的出现，就给我们的对胶带输送机的技术改造带来了方便，用上它后，其结构简单便捷了许多。看到电动滚筒能够用到胶带输送机上，我们想同样是输送设备的箱式给料机要是也能用上电动滚筒，其结构不是也一样简单多了吗？有了此想法后，我们马上就着手准备资料。经我们与专业生产电动滚筒的厂家联系，了解落实他们能不能生产我们所需要的那种电动滚筒，得到确切的答复以后，我们就开始着手设计用电动滚筒作动力的箱式给料机。

    我们现在设计的箱式给料机是由刮泥板部分，电动滚筒，机架部分，增面托辊部分，托辊部分，供土箱部分，张紧尾轮部分，闸板所组成，见图2。

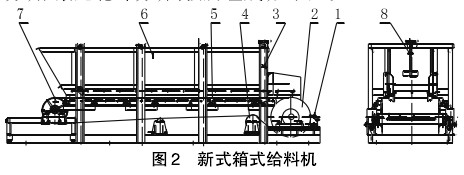

图2 新式箱式给料机

1-刮泥板部分；2-电动滚筒；3-机架部分；4-增面托辊部分；5-托辊部分；6-供土箱部分；7-张紧尾轮部分；8-闸板。

   其原理是电动滚筒直接带动输送带运转，把原料送到下道工序，传动比较简单。所不同的是它靠调节电动滚筒的速度而改变它的给料速度。经过对两种机型进行比较，显然后者用的零件要少得多，除了外购件就是自己制作的焊接件，结构也简单紧凑些，制作周期相比较而言要短些，整机一体也好安装些，维修起来也容易方便一些。新式箱式给料机其使用功能相比老式箱式给料机的使用效果也差不多。此机型试制成功后，我们已有销售。经用户使用后，反映效果还不错。
