D型斗式提升机概述
Product overview
Type D bucket elevator is a specification, bue to more high hoisting height, stable operation and reliable, long life and other significant advantages.Its main technical performance and parameters accord with JB3926-85 < < vertical bucket elevator > > (the standard equivalent, with reference to the international standards and advanced foreign standards).
1、输送量大，相同斗宽的TD型与D型相比，输送量增大近一倍：
2、牵引件采用高强度橡胶输送带具有较高的抗拉强度，使用寿命长。
3、整机结构简单、安装方便、便于调整、维修和保养。
4、牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。本提升机为离心式或混合方式卸料，掏取式装料，适用输送堆积密度不大于1.5t/m3的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过60度。本机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当得料斗。
本提升机代号为D,即带式斗式提升机；产品规格以斗宽表示。
Type D bucket elevator machine has the following features:
1, High conveying capacity the same type bucket wide TD compared with type D, nearly doubling throughput:
2, traction USES high strength rubber conveyor belt has high tensile strength, long service life.
3, the machine has simple structure, easy installation, easy to adjust, repair and maintenance.
4, traction for high strength low alloy chain garden, after proper heat treatment, has the very high tensile strength and wear resistance, long service life.This elevator for the centrifugal discharging or mixed way, tao take charge, for conveying bulk density is not greater than 1.5 t/m3 powder, granular, small block of low grinding cut materials, the temperature of the material shall not exceed 60 degrees.This machine is equipped with four hopper: Q type (light pipe), H (arc bottom bucket), zh (in a deep bucket), sh (deep), conveying a variety of materials, respectively, a user can choose according to material features appropriate hopper.
This elevator codes for D, the belt bucket elevator;Product specifications to dou wide said.
D型斗式提升机特点
D型斗式提升机为垂直式提升机，本提升机的特点为快速离心卸料，并采取橡胶输送带 为牵引机件，故不适于输送大块的，磨琢性高以及捏取阻力大的物料。被输送的材料温度不得超过80℃。斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等，由于提升机的牵引机构是环行链条，因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度最高可达40米.Characteristic

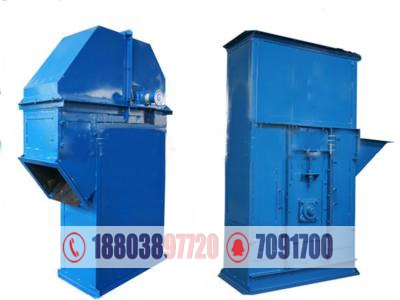

斗式提升机图片
Photos
D系列斗式提升机技术参数表
Parameters|
项目 |
提升机型号 |
|||||||
|
D160 |
D250 |
D350 |
D450 |
|||||
|
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
|
输送能力(m3/h) |
8.0 |
3.1 |
21.6 |
11.8 |
42 |
25 |
69.5 |
|
|
料斗容量(l) |
1.1 |
0.65 |
3.2 |
2.6 |
7.8 |
7.0 |
15 |
14.5 |
|
斗距(mm) |
300 |
300 |
400 |
400 |
500 |
500 |
640 |
640 |
|
带料斗的胶带重量(Kg/m) |
4.72 |
8.8 |
10.2 |
9.4 |
13.9 |
12.1 |
21.3 |
21.3 |
|
输送胶带：宽度(mm) |
200 |
300 |
400 |
500 |
||||
|
输送胶带：层数 |
4 |
4 |
5 |
5 |
||||
|
料斗运动速度(m/s) |
1.0 |
1.25 |
1.25 |
1.25 |
||||
|
传动滚筒轴转数(r/min) |
47.5 |
47.5 |
47.5 |
37.5 |
||||
|
物料的最大块度(mm) |
25 |
35 |
45 |
55 |
||||
|
项目 |
提升机型号 |
|||||||
|
D160 |
D250 |
D350 |
D450 |
|||||
|
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
|
输送能力(m3/h) |
8.0 |
3.1 |
21.6 |
11.8 |
42 |
25 |
69.5 |
|
|
料斗容量(l) |
1.1 |
0.65 |
3.2 |
2.6 |
7.8 |
7.0 |
15 |
14.5 |
|
斗距(mm) |
300 |
300 |
400 |
400 |
500 |
500 |
640 |
640 |
|
带料斗的胶带重量(Kg/m) |
4.72 |
8.8 |
10.2 |
9.4 |
13.9 |
12.1 |
21.3 |
21.3 |
|
输送胶带：宽度(mm) |
200 |
300 |
400 |
500 |
||||
|
输送胶带：层数 |
4 |
4 |
5 |
5 |
||||
|
料斗运动速度(m/s) |
1.0 |
1.25 |
1.25 |
1.25 |
||||
|
传动滚筒轴转数(r/min) |
47.5 |
47.5 |
47.5 |
37.5 |
||||
|
物料的最大块度(mm) |
25 |
35 |
45 |
55 |
||||
产品精良，欢迎来厂参观！
Excellent products, welcome to visit our factory!
