振动电机

YZO系列振动电机

【产品类别】振动电机

【性能评测】★★★★★

【产品简介】 YZO振动电机是动力源与振动源结合为一体的激振源，卧式振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。...

销售热线：18803897720

YZO系列振动电机简介

YZO系列振动电机是动力与振动两源合一的特种异步电动机，结构简单，使用方便，是各种振动设备的新型、节能、通用激振源。具有以下特点：
A、体积小、质量轻、安装方便、运行费用低
B、激振力可调
C、振频稳定，效率高，不需要复杂的传动装置
D、耐振性强，动力距大，噪音低
E、全封闭结构，适用于各种粉尘较多的场合

YZO系列振动电机使用条件

A、环境温度不超过40度（若超过40度应降低功率使用）
B、轴承的允许温度（温度计法）不超过95度
C、使用地区海拔不超过1000米，若超过1000米，每增高100米，其温升值应降低0.5度，但不得超过4000米使用
D、使用环境空气应无导电粉尘，不得含有易燃、易爆及腐蚀性气体

YZO振动电机参数

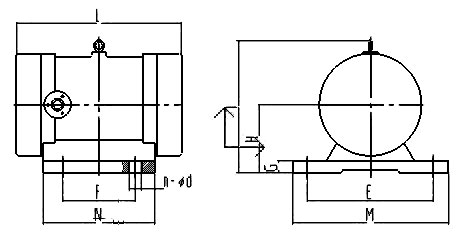

振动电机安装尺寸

型号	激振力(KN)	功率(kw)	电流(A)	振频(r/min)	安装尺寸										重量（Kg)
型号	激振力(KN)	功率(kw)	电流(A)	振频(r/min)	E	F	G	H	I	L	M	N	n	φd	重量（Kg)
YZO-1.5-2	1.5	0.15	0.35	3000	180	124	30	82	203	300	210	150	4	10	19
YZO-2.5-2	2.5	0.25	0.58		180	150	25	82	198	328	220	178	4	12	24
YZO-5-2	5	0.4	1.15		220	176	35	91	26	362	270	208	4	14	37
YZO-8-2	8	0.75	1.84		236	180	30	142	301	427	292	247	4	18	53
YZO-16-2	16	1.5	3.84		236	200	30	142	301	451	292	267	4	18	75
YZO-2.5-4	25	0.25	0.58	1500	180	150	25	82	198	328	220	178	4	12	27
YZO-5-4	5	0.4	1.15		220	176	35	91	216	388	270	208	4	14	43
YZO-8-4	8	0.75	1.84		236	180	30	142	301	427	292	247	4	18	61
YZO-10-4	10	1	2.3		236	180	30	142	301	473	292	247	4	18	75
YZO-17-4	17	0.75	1.8		260	150	25	135	350	420	320	240	4	27	78
YZO-20-4	20	2	4.1		270	224	30	163	370	525	330	298	4	20	135
YZO-30-4	30	2.5	5.75		326	184	35	195	425	530	400	306	4	30	168
YZO-50-4	50	3.7	7.4		326	184	35	195	425	530	400	306	4	30	180
YZO-75-4	75	5.5	11		440	248	37	240	512	650	530	400	4	36	350
YZO-5-6	5	0.4	1.15	1000	220	176	35	91	216	388	270	216	4	14	48
YZO-8-6	8	0.75	1.84		236	180	30	142	301	471	292	247	4	18	65
YZO-10-6	10	0.75	2.3		236	180	30	142	301	473	292	247	4	18	80
YZO-12-6	12	1	2.1		260	150	25	135	350	420	320	240	4	27	82
YZO-20-6	20	2	4.1		270	224	30	163	370	520	330	298	4	20	142
YZO-30-6	30	2.5	5.75		326	184	35	195	425	530	400	306	4	30	180
YZO-50-6	50	3.7	7.4		326	184	35	195	425	550	400	300	4	30	200
YZO-75-6	75	5.5	11		440	248	37	240	512	650	530	400	4	36	370

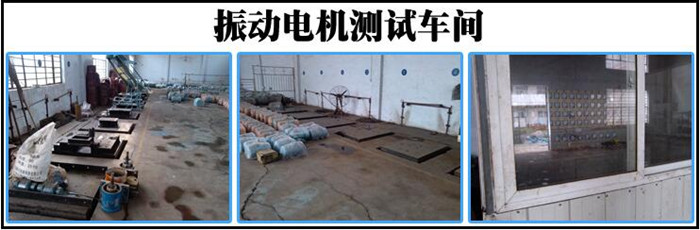

我公司车间测试车间及操作与作用

操作与作用

1、振动电机应可靠牢固的安装在振动设备上；

2、电机安装就位后，电缆线不得与振动体相碰或摩擦，应呈自然悬挂状态，同时要有一个大于电缆外径5-6倍的弯曲半径，再将电缆固定到静止的机器或框架上，其距离大约为500mm-1000mm，在固定电缆的卡子处应垫有柔软绝缘材料并时常检查，严防设备在工作过程中因电缆与振动体摩擦而烧毁电机和因此引起的人身事故；

3、按下列要求调整好激振力

1）卸下防护罩，旋转松下两端可调偏心块压紧螺栓；

2）对称调节两端偏心块，保持两边角度一致、方向一致。使所需激振力刻度线对准轴端的基准线；

3）旋转螺紧偏心块上的压紧螺栓，然后安装防护罩；

4）电机接上电源即可运转，观察转向是否符合要求，否则通过改变电源相序改变电机转动方向；

5）电机如在运行中出现不正常现象，如异常响声、转速上不去、异常发热等，应立即停止运作，进行检测、检查。

6）电机累计运行100小时内为初期运行，在此期间，应定时检查并紧固电机地脚螺栓，保证其与设备的牢固连接，严防松动。

维护与保养

1、振动电机运转过程中，必须注意轴承的润滑，在正常工作条件下，振动电机运转累计1600小时左右，应从两端注油嘴注入适量（每次约20g）,3#锂基润滑脂，注油前清洗轴承、轴承室、轴承压盖。

2、电机停止使用或存放半年以上时间后，应拆卸保养清洗轴承晾干后更换3#锂基润滑脂。

3、电机累计运行时间超过2000小时后，应对轴承进行检查，如已损坏，应更换轴承。

4、电机停放半年或较长时间后，使用前应测量定子线圈对地绝缘线电阻，用500V兆欧表测量时，绝缘电阻应不少于50兆欧。
