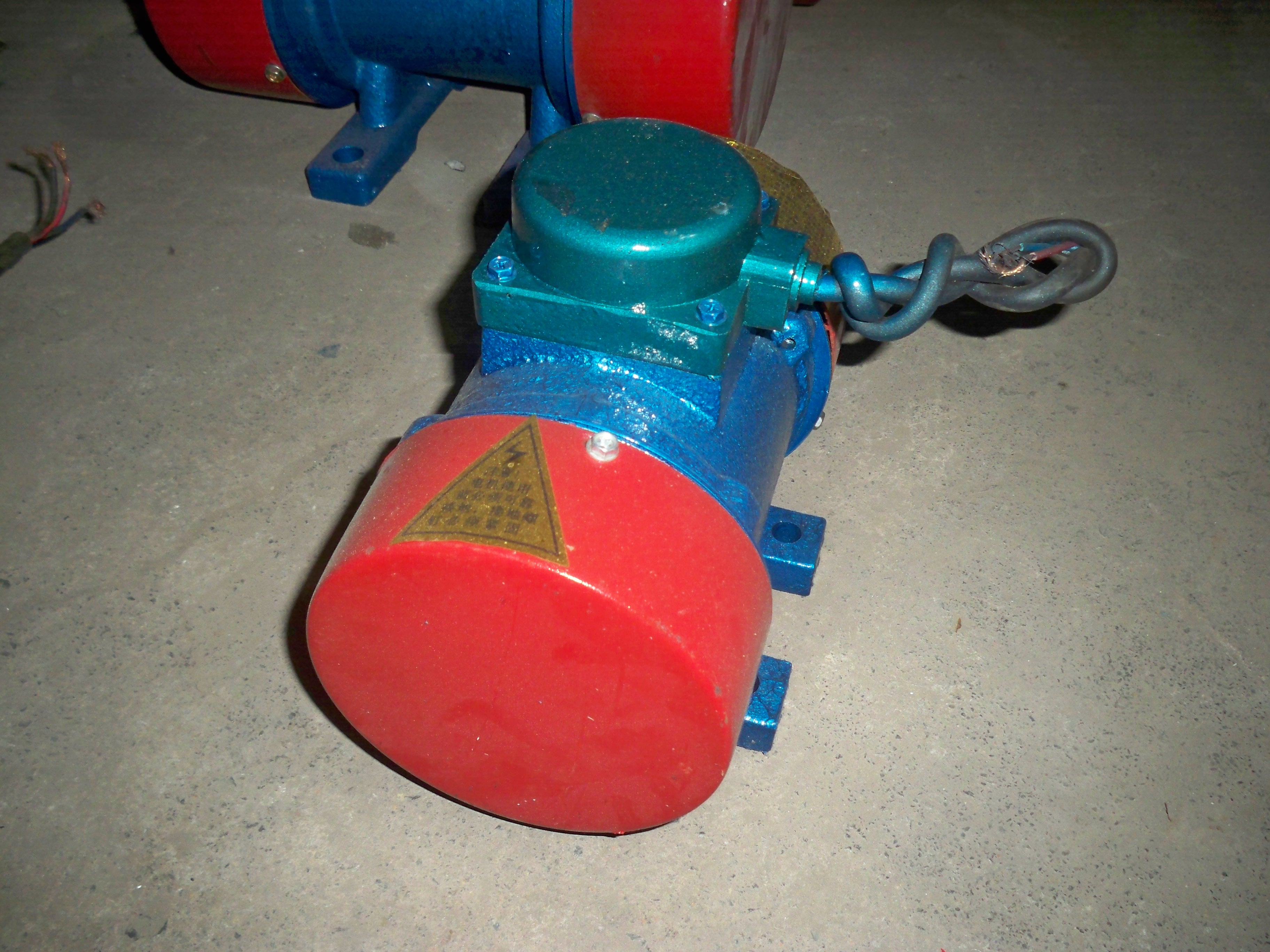

《宏源机械》振动电机的分析与优化

        利用有限元和粒子群算法相结合的方法对振动电机进行分析及优化，可得到结论如下:

        (1)外转子电机和盘式振动电机中转矩、感应电动势与电枢电流、定子槽宽、永磁体高度和斜极角度间的变化对应关系与上述得到的结论基本相同。

        (2)当外转子电机的槽宽约为齿距的60%，即14mm，永磁体宽度为3.560斜极3/5齿距时的振动电机转矩性能最优，此时转矩波动约为2.75%，电机纵向高度为150mm，电枢电流有效值为10A时，输出转矩为49367Nm。

        (3)盘式电机槽宽lOmm，永磁体宽度为3.560，斜极3/5齿距时电机转矩波动较小，仅约为4.7%，电枢电流有效值为10A时，输出转矩为46742Nmo

        (4)为了分析复合式振动电机中磁场的祸合情况，对复合式振动电机的三维磁场进行了求解，与上述单独分析得到的结果相比，两者气隙磁场和绕组磁链相差仅为2%，两电机间的磁场祸合可忽略。

        (5)电枢电流有效值为10A时，盘式复合式振动电机综合输出转矩为142851Nm，而等效厚度下的外转子电机输出转矩为85585Nm，盘式复合式振动电机的功率密度要远高于外转子电机。
