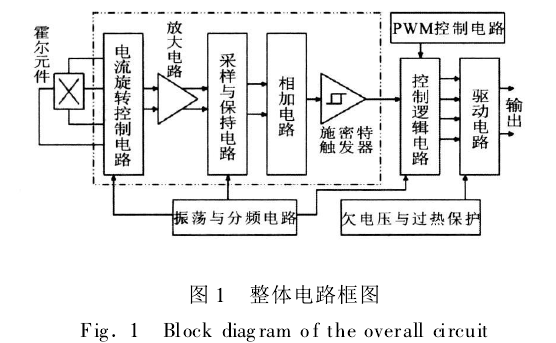

       图1为振动电机驱动电路整体框图，主要分为前端开关型霍尔信号产生电路(虚框内所示)和后端控制逻辑及驱动电路两大部分。
       除此之外，还有时钟振荡及分频电路、欠压锁定电路、过热保护电路等。电路的工作原理如下:当霍尔器件检测到直流电机永磁转子的磁场，产生混叠有失调的霍尔信号。

       通过电流旋转控制电路、放大电路、采样保持电路和相加电路，实现对微弱霍尔信号的有效放大和对失调信号的动态消除。然后防暴振动电机通过施密特触发器生成开关型数字霍尔信号。

       这样，防暴振动电机前端电路实现对霍尔信号的检测、放大、再生等功能。接下来，将数字霍尔信号送入控制逻辑电路，产生脉冲信号，经驱动后控制功率管输出。

       开关型霍尔器件作为转子位置的检测元件，它的输出随着转子磁极的位置发生周期性高、低电平变化，控制驱动电路输出极性发生相应的改变，实现直流电机连续的旋转。
