振动电机基座的改造

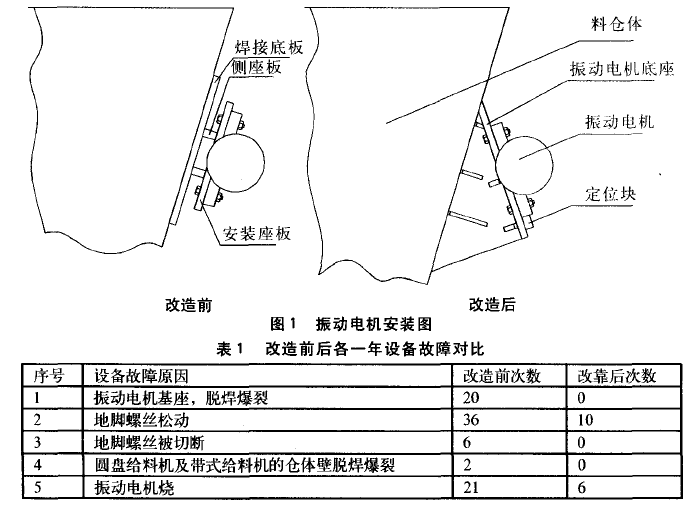

         从结构和受力上分析原振动电机基座结构和安装不合理是造成这些故障的基本原因为了有效地减少和防止这些弊端，我们对振动电机基座进行了改造。原来的基座由是6 l6ram钢板制作而成，如图l，由2块侧座板、l块焊接底板、l块安装座板组成，从整体结构上看，改造前整体结构较单薄，只是一块底座钢板焊接在圆盘仓体壁上，焊接面积较小，焊接处不会很牢靠，而且仓体具有一定的锥度。因此，振动电机在长时间的工作时会产生很大的向下坠力，易造成底座板焊接处爆焊拉裂，振动电机也容易烧。将原来的沿仓臂斜度“仰式”安装改为与仓臂斜度方向相反的“卧式”安装(如图

       基座声均用6 20mm~板制作，基座由2块侧座板、1块底座板、6块加强筋板和1块连接板和1块定位块组成，安装座板焊焊接在两块侧板上，要求双面全焊，连接板将两侧板连接起来使其成为一个箱体，这样增强整体强度，两块侧板焊接在料仓仓臂上，为了增加焊接牢固度，每块侧板加焊3块加强筋板。两侧板是三角形的，这样焊接在料仓上就可以使安装座板成为“上仰式”，振动电机可以“卧式”安装在座板上面，座板对振动电机有一定支撑力。
改造后
振动电机安装图这样安装振动电机更加稳固，刚度及强度也明显的加大了很多。而且振动电机底座固定在圆盘仓体上的焊接面积也增大很多，使振动电机底座更加牢固，振动电机运转起来更加平稳。
