振动电机结构原理

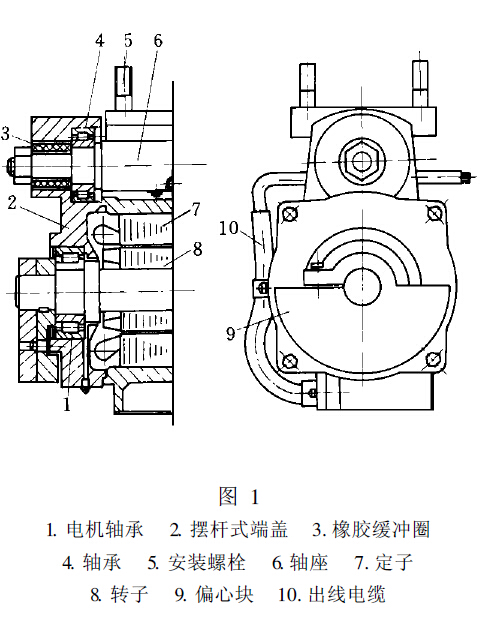

该直线振动电机的型号是Y ZZ-14-2,激振力14kN ,额定功率0. 7kW,直线振动电机的结构如图1所示。
这种直线振动电机主要由激振电机与轴座两部分组成。激振电机的结构与普通振动电机基本相同,但其两端盖在工作时起摆杆的作用,故称为摆杆式端盖,它将激振电机与轴座连成一体。轴座与端盖之间用轴承作支点,工作时偏心块绕电机转动,整个电机绕轴座摆动。轴座通过螺栓与振动机械连接。
产生直线振动的基本原理: 由于偏心块的转动,N 点产生一个圆振动。圆振力可以分解为横向振动力和纵向振动力,横向振动力使激振电机机身通过摆杆ON 绕O 点摆动,纵向振动力通过摆杆传递至振动机械E
使之作上下垂直振动。
