根据上述分析，在保留YF17提升机箱体式结构的基础上，对造成烟支下坠、皱纹烟支的出口转弯段、垂直提升段、出口转弯段结构进行了改进。
3.1入口转弯段采用摆臂式柔性输送装置

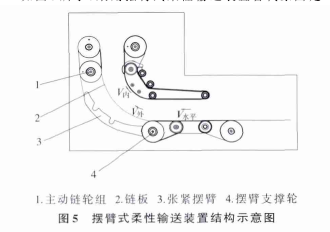

如图5所小，采用摆臂式柔性输送装置替代原固定
式输送通道，由一组浮动的链板与内圈轨道一起组成柔性输送通道。链板(z}挂在_i几动链轮组n的链轮和摆臂支撑轮(4)上，提升机摆臂(3)压在链板上，使链板时刻处于张紧状态。改进后的入口转弯段，烟支在经过提升机弯道时，其水平段速度v水平与内圈速度v,内相等，外圈链板速度v外>v水平。
烟支1以v,}被输送到转弯段入口处时，由于链板速度v外>v,水平，烟支i加速，提升机在重力作用下，烟支2落到烟支1与下一烟支因速度差所造成的空隙中。在整个通道中，当烟支流从水平段输送到转弯段时，烟支流的料位会降低，从而避免了烟支挤压现象。另外，由于链板是浮动的，且在摆臂作用下时刻处于张紧状态，因此烟支在柔性输送通道中被压紧，避免了掉烟现象。
3.2对垂直提升段与入口转弯段实施分段控制
为实现垂直提升段与入口转弯段的分段控制，在垂直提升段和入口转弯段配置独立驱动电机，并可根据烟支直径和烟支品质‘9，的不同要求，对垂直提升段电机速度进行调整，实现垂直提升段电机对入口转弯段电机速度的精确跟踪，从而达到两者流量匹配im
3.3出口转弯段采用弹性输送装置
如图7所小，在出口转弯段采用弹性输送装置，利用弹簧片压紧导板，通过调整弹簧片的预紧力，使烟支在经过弯道时张紧适度、输送平稳。当烟支到达高位输送段后，还可对烟支流进行整理，避免出现挤烟和掉烟等现象。
4改进效果
改进后的YF 17卷烟储存输送系统提升机实现了对烟支流量的精确控制，当烟支输送到入口转弯段和出口转弯段时，由于采用了烟支柔性输送装置，烟支下坠现象消失，皱纹烟支由原来的3-4支/min降低到0.5-1.0支/min，有效提高了卷烟产品的外观品质。
