笔者以某矿黄泥制浆系统的螺旋给料机为设计背景，设计研究了基于 LabVIEW 的螺旋给料机状态监测与变频调速反馈控制系统。当前的给料机无法检 测实际输送量的大小，更无法对输送量进行准确的调 节，该系统则能对螺旋给料机的输送量和运行状态进 行监测，通过 PID 调节方法及其与变频器的串口通 信，改变电动机频率进而调节螺旋给料机的输送量， 能实现输送量从 10 ~ 50 m3/ h 的无级变化，精确定量 给料保证了出浆的效果，减轻了制浆机的压力。

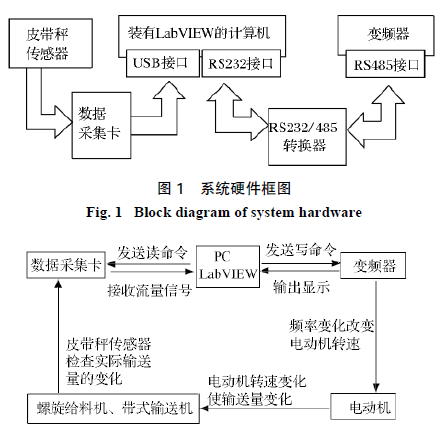

为满足 60 m3/ h 的制浆要求，保证水土比例为 1∶1~ 1∶5，给料机需要实现可变定量给料。综合多方面因素，采用称重传感器、装有 LabVIEW 软件的计算 机、变频器为主要元件，用控制电动机转速的方法 实现变频调速，该方法可以改变螺旋给料机单位时 间的给料量，并能稳定、定量给料。首先通过装有 LabVIEW 软件[2] 的计算机与数据采集卡 (传感器) 进 行通信，获得给料机的实际输送量，分析判断给料机 的运行状态，并对所得数据进行分析，将实际输送量 与目标输送量的偏差进行 PID 计算，并经 LabVIEW 写指令给变频器，调节变频器的频率变化，改变电动 机转速进而实现改变螺旋给料机输送量的功能。计算 机与数据采集卡及变频器之间采用串口通信，串行通 信是一种常用的数据传输方法，占用的通信线路少、 成本低，在工程通信方式上占有重要地位。系统硬件 框图如图 1 所示。系统工作流程如图 2 所示。
图 2 系统工作流程
