设备配件

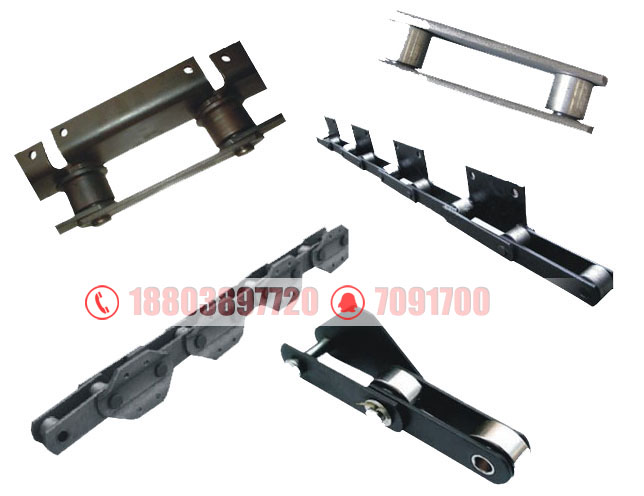

NE板链链条

【产品类别】设备配件

【性能评测】★★★★★

【产品简介】斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点。...

销售热线：18803897720



  NE板链链条为NE系列板链斗式提升机专用牵引件，

NE板链链条外形尺寸图

型号 TYPE	节距 (P)	滚子外径 (ФDr)	内节内宽 (Li)	销轴直径 (ΦDp)	销轴长度 (L)	链板厚 (T)	链板宽 (Hp)	六孔板高 (H)	螺孔直径 (ΦF)	链斗安装 尺寸(A*I)	破断载荷 (KN)
NE-50	152.4	36.00	36.50	17.10	90	8	50	110	14	75*70	230
NE-100	200	44.50	51.80	21.10	120	10	60	125	18	100*80	380
NE-150	200	48.50	57.60	23.10	126	10	75	125	18	100*80	550
NE-150Q	200	51.00	57.60	25.20	126	10	75	125	18	100*80	650
NE-200	250	63.50	67.40	31.75	150	12	90	150	18	140*100	750
NE-200Q	250	70.00	67.40	35.00	150	12	90	150	18	140*100	880
NE-300	250	70.00	75.00	35.00	170	16	100	150	18	140*100	1000
NE-400	300	70.00	75.00	35.00	170	16	100	180	22	170*120	1000
NE-500	300	75.00	82.50	38.50	180	16	110	200	22	170*120	1250
NE-600	350	83.00	85.00	42.00	190	16	120	210	22	200*170	1500

相关产品

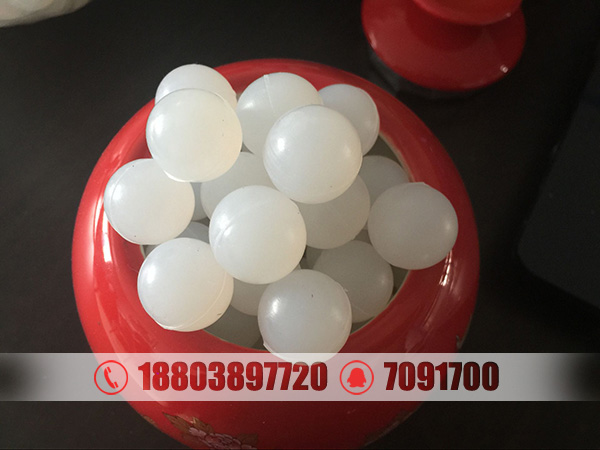

• 硅胶球 耐磨耐高温
• NE板链链条

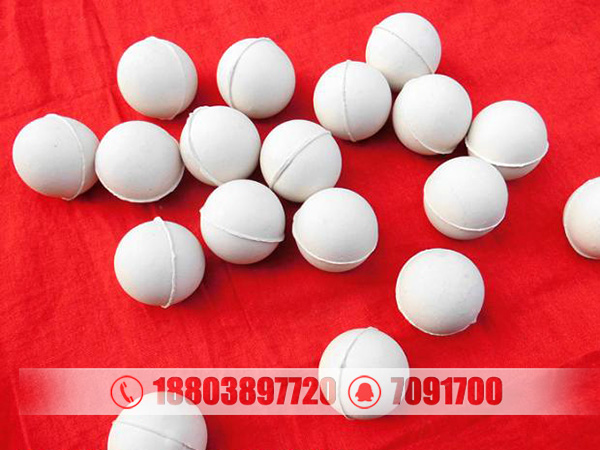

• 振动筛橡胶球 聚氨酯橡胶球
