振动筛分过滤机结构最简易描述

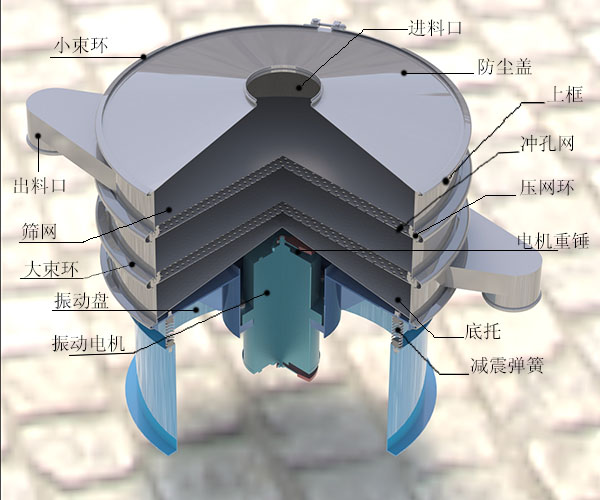

从上到下结构
筛机顶部：进料口→防尘盖→
第二层：小束环→小V→上框-出料口→筛网→编织网→压网环→挡球环→弹跳球→冲孔网
第三层：大束环→大U→底框→出料口→筛网→编织网→压网环→挡球环→弹跳球→冲孔网
第四层：小束环→小V→底托
筛机底部：振动盘→振动电机→减震弹簧→机座
大小束环在设备中的用途：大束环用于固定筛体中间筛框，小束环用于固定上盖和下筛框。
举例三层振动筛分过滤机筛分过程
物料最先从顶端进料口进入经第一层筛网筛分<筛分过程：物料先经过筛网然后经过编织网和冲孔板，弹跳球可以帮助振动筛网加速筛分>，筛分出来的物料旋涡运动从第一层出料口筛出。
剩下物料经第二层筛网筛分，筛分出来的物料旋涡运动从第二层出料口筛出。
剩下物料经第三层筛网筛分，筛分出来的物料旋涡运动从第三层出料口筛出。
最后物料到第四层底托上旋涡运动从第四层出料口筛出。
以上是我个人经过几天的学习了解总结出振动筛分过滤机简易明了的结构描述和物料筛分过程，希望能给大家一定帮助。
